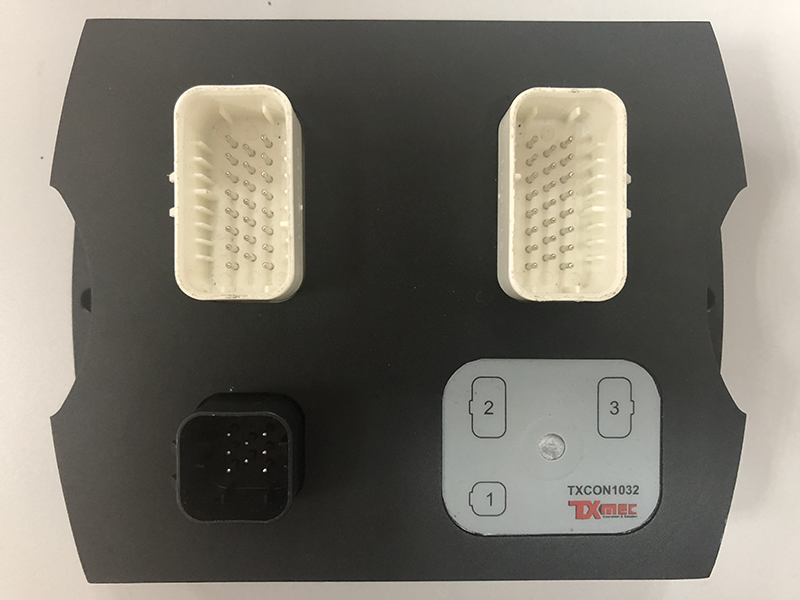

車載模塊TXCON1032
（1）主要技術指標
單電源供電，+18～+36V的電壓輸入；
雙路CAN總線通訊，支持CAN2.0B協議規范；
4路轉換精度為12位的模擬量輸入通道，其中兩路為4~20mA輸入，2路為電壓型輸入檢測，輸入范圍為0~24V；
16路隔離型開關量輸入通道，輸入電流5mA；
16路隔離型大功率驅動輸出通道，單路驅動電流為4A，瞬間極限電流可達8.5A；
電源極性保護；
驅動輸出過熱保護；
驅動輸出短路保護；
1x8pin AMP防水接頭；2x23pin AMP防水接頭；
外型尺寸：158mm x 126mm x 44mm；
存儲環境溫度：-40℃~125℃；
工作溫度：-25℃~85℃；
防水等級：IP67；
（2）環境測試
|
測試項目
|
測試標準
|
測試方法
|
|
低溫
|
GB/T 2423.1-2001
|
Test Ab
|
|
高溫
|
GB/T 2423.2-2001
|
Test Bb
|
|
振動
|
GB/T 2423.10-1995
|
Test Fc
|
|
防水防塵
|
GB 4208-2008
|
IP67
|
（3）EMC測試
|
測試項目
|
測試標準
|
測試等級
|
|
ESD靜電
|
IEC61000-4-2:2008
|
CLASS B
|
|
GB/T17626.2-2006
|
|
EFT/B群脈沖
|
IEC61000-4-4:2010
|
CLASS B
|
|
GB/T17626.4-2008
|
|
雷擊浪涌
|
IEC61000-4-5:2009
|
CLASS B
|
|
GB/T17626.5-2008
|
|
道路車輛-沿電源線的電瞬態傳導
|
ISO7637-2:2004
|
CLASS B
|

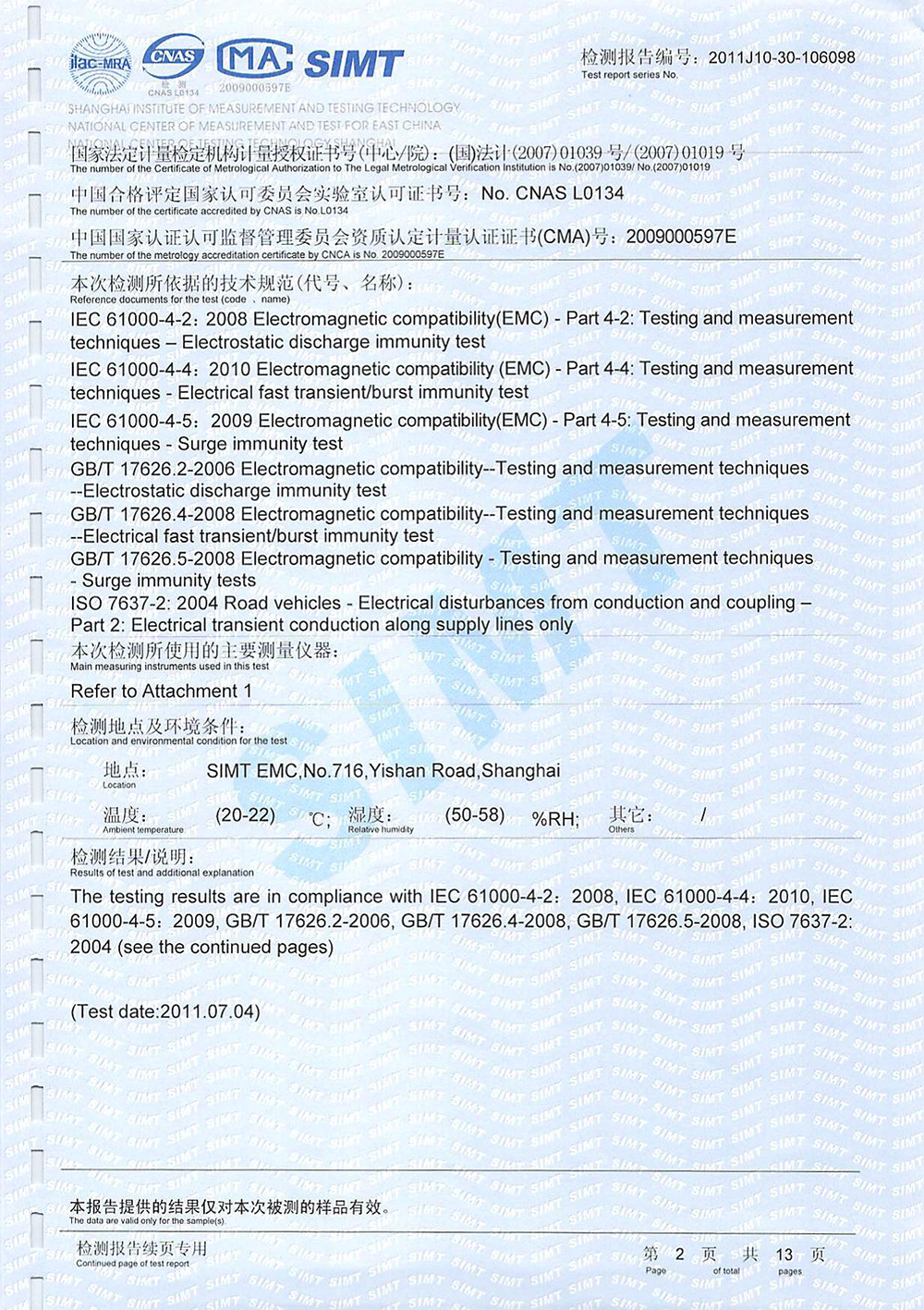

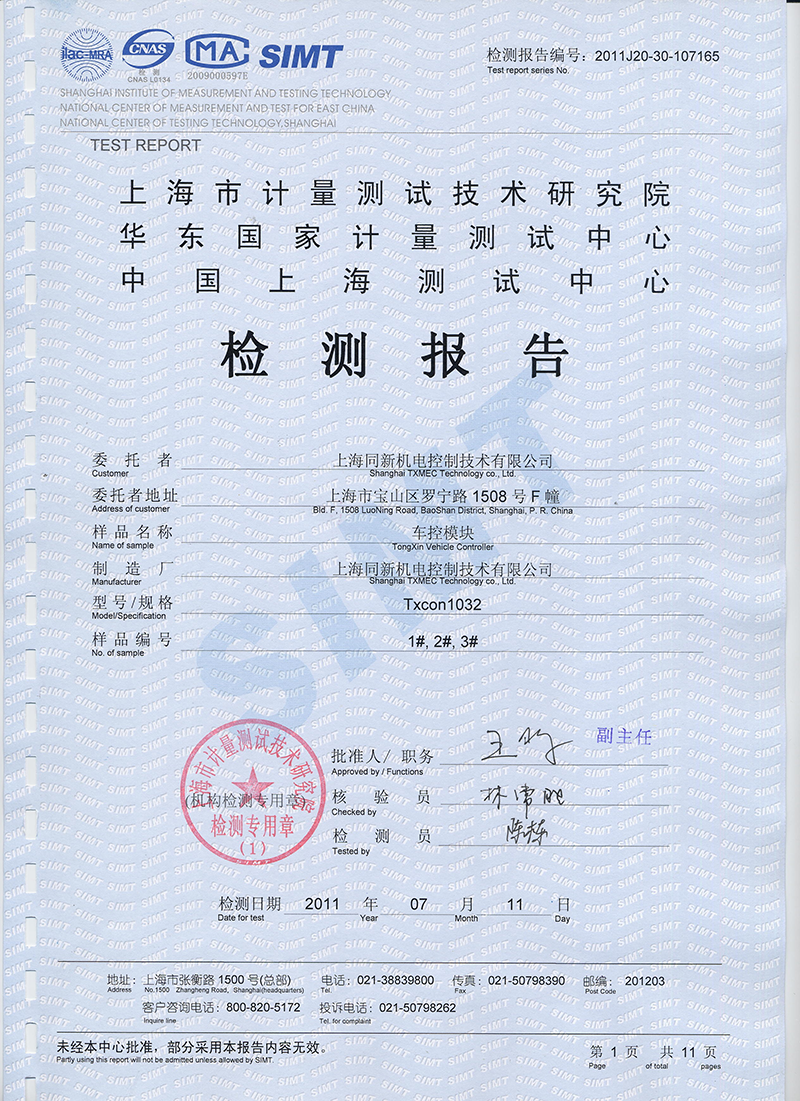

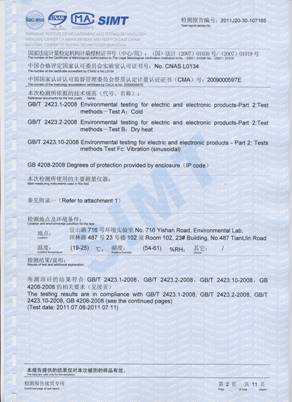

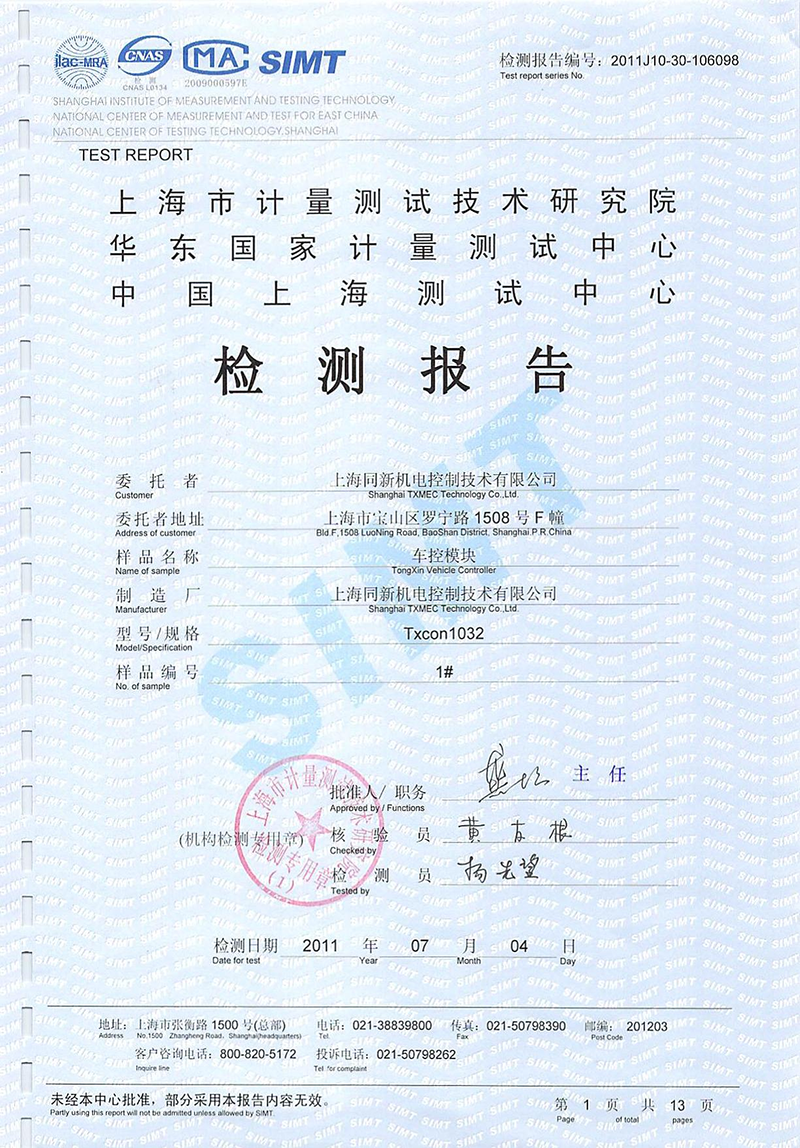

（4）環境及EMC測試證書
|
2018-08-02
